CNCフライス加工とは何ですか？ | 高精度加工ガイド

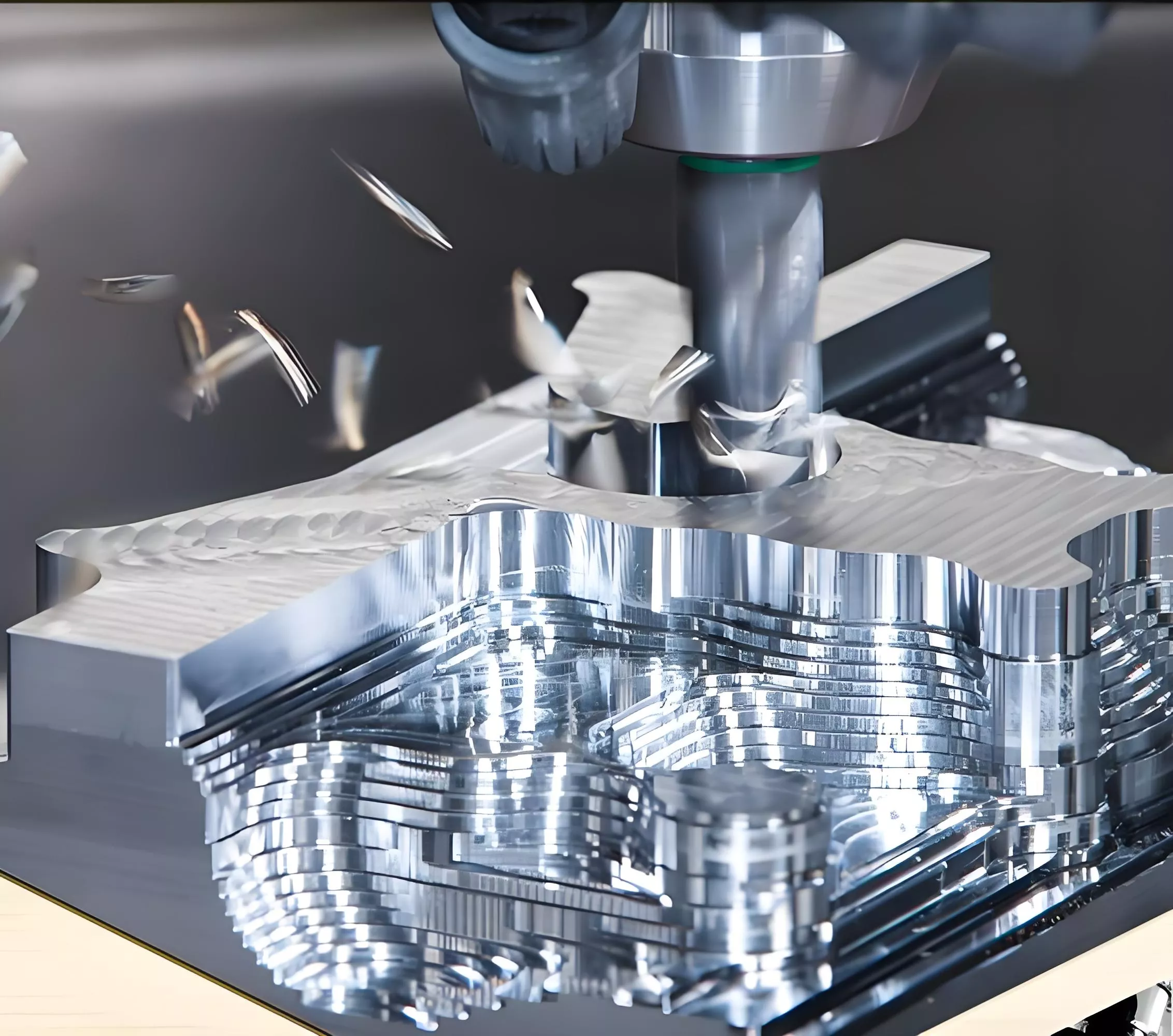

CNCフライス加工は、金属、プラスチック、または複合材の原料ブロックを精密な材料除去によって複雑な2D/3D部品に変換するコンピュータ支援製造（CAM）プロセスです。現代の機械工場の基盤として、この技術は、高精度かつ再現性の高い部品の生産を自動化することで、製造効率を向上させます。
CNCフライス加工プロセスの概要
1. 材料のセットアップ: ワークピースは CNC マシンの多軸テーブルに固定されます。
2. ツールの選択：システムは、3D CAD ファイルの仕様に基づいて、超硬エンドミル、ドリルビット、またはねじ切りタップを自動的に選択します。
3. 自動加工：スピンドルは垂直方向のカットと水平方向のテーブルの動きを同期させながら最大 20,000 RPM で回転し、ポケット、スロット、輪郭エッジなどの特徴を彫刻します。
なぜ業界はCNCフライス加工サービスを選ぶのか
· 精密エンジニアリング：航空宇宙用ブラケット、自動車のプロトタイプ、医療用インプラントにおいて、±0.005mmの許容誤差と鏡面仕上げ面（Ra 0.4～1.6μm）を実現します。
· 材料の多様性: アルミニウム 6061、ステンレス鋼 304、チタン グレード 5、PEEK 熱可塑性プラスチック を加工できます。
· スケーラブルなソリューション：24時間365日の加工機能により、少量のラピッドプロトタイピングや大量生産に最適です。

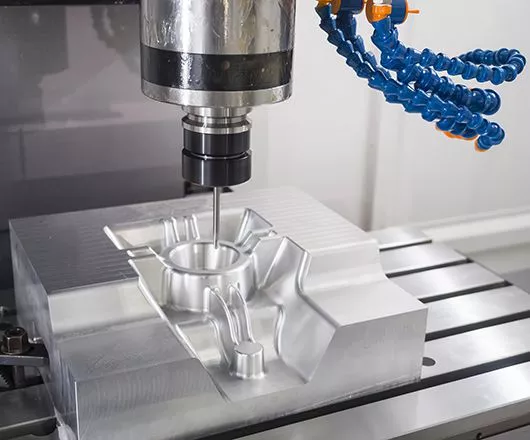

CNCフライス盤とは何ですか？ | 産業用精密機械加工
CNCフライス盤は、複雑な形状を持つ高精度の金属およびプラスチック部品を製造するために設計されたコンピュータ制御の加工システムです。3D CAD/CAM設計を解釈することで、多軸回転カッターを駆動して、アルミニウム、鋼、またはエンジニアリングポリマーのブロックから材料を削り取り、±0.005mmの公差と鏡面グレードの表面仕上げ（Ra 0.4 - 1.6μm）を達成します。

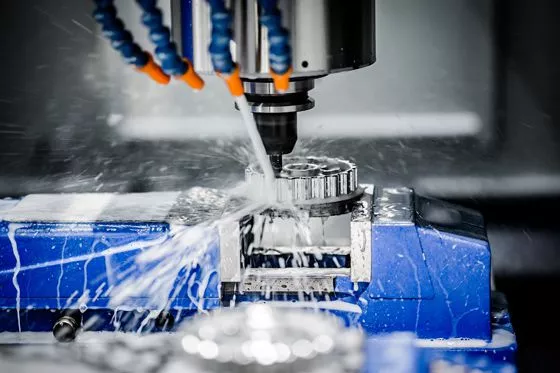

CNCフライス盤の動作原理
1. 自動化されたワークフロー：機械は、プログラム可能なテーブル上に原材料を固定し、主軸は最大25,000RPMの速度で超硬エンドミル、フェイスミル、またはねじ切り工具を操作します。
2. 高精度な協調：組み込まれたソフトウェアは、主軸の回転、切削深さ、および5軸テーブルの動きを同期させて、ミクロンレベルの精度でポケット、面取り、および3D輪郭を切削します。

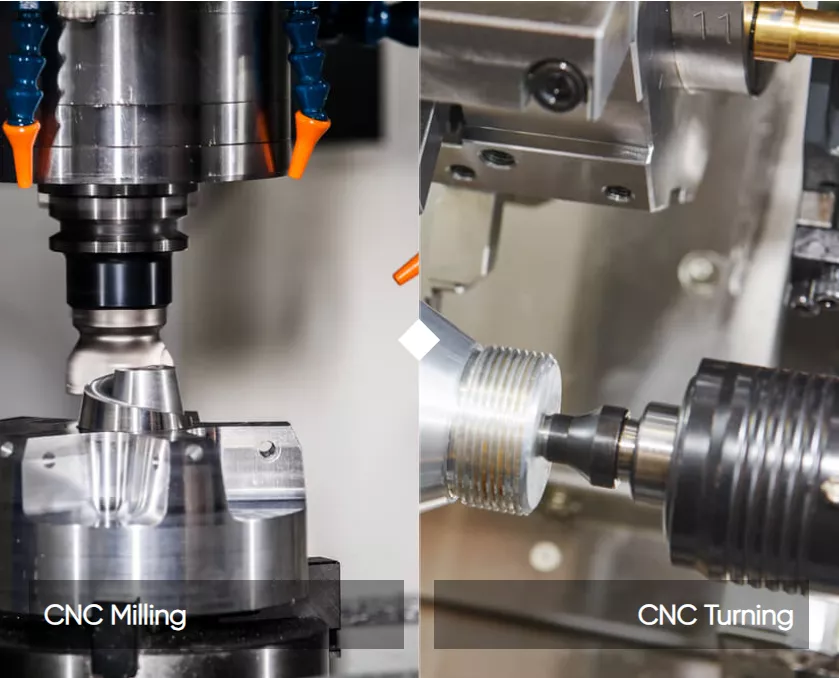

CNCフライス加工と旋盤加工の比較：精密機械加工における主要な違い
CNCフライス加工とCNC旋盤加工はどちらも高公差の金属およびプラスチック部品を作成するのに優れていますが、それらの機構と用途は根本的に異なります。これらの違いを理解することで、エンジニアはプロトタイプや量産ランに最適なCNC機械加工サービスを選択するのに役立ちます。核心技術の比較
CNCミーリング
· 回転工具戦略: 工作物が静止したままで、切削工具（エンドミル、ドリル）が毎分8,000 - 25,000回転で回転します。
· 多軸の柔軟性: 標準の3軸から高度な5軸の工作機械まで、ヒートシンク、筐体、金型キャビティなどの複雑な形状を±0.005mmの公差で作成します。
· 材料の多様性: アルミニウム、チタン、エンジニアリングプラスチック（例：PEEK、デルリン）、および複合材料を加工します。
CNC旋削（旋盤）
· 回転する工作物: 原材料がチャック上で回転し、固定された工具（溝入れインサート、ボーリングバー）が円筒形状を形成します。
· 2軸主導: 主に軸対称の部品 – 油圧シリンダー、フランジ、ねじ付きコネクターをRa 1.6μmの表面仕上げで製造します。
· 高速効率: 大量生産される丸い部品に最適で、ミーリングと比べてサイクルタイムを30 - 50％短縮します。
いつそれぞれのプロセスを選ぶか
コンピュータ数値制御（CNC）ミーリングを選ぶ場合
· スロット、ポケット、または3D輪郭を持つ非回転部品を設計する場合
· プリント回路基板（PCB）マウントや光学ハウジングなどの±0.01mmの厳しい公差が必要な特徴が必要な場合
· 変形しやすい材料（例：薄肉ステンレス鋼）を使用する場合
コンピュータ数値制御（CNC）旋削を選ぶ場合
· 精密シャフトやベアリングレースなどの大量の丸い部品（10,000個以上）が必要な場合
· 黄銅や6061アルミニウムの部品単価が2 - 5ドルのコストに敏感なプロジェクトの場合
· IT7 - IT8の寸法精度が必要な単純な円筒形状の場合
ハイブリッドソリューションと高度な機能
最新のCNC工作機械工場では、以下の方法でフライス加工と旋削加工を組み合わせています。
· ミルターンセンター：工作物を回転させながら、フライス工具で横穴や平面を加工する7軸の工作機械（例：航空宇宙用締結具）。
· ライブツーリング旋盤：二次フライス加工を行わずに穴あけやねじ切りができます。
· スイス式旋削：医療用インプラントや時計部品用の微小部品（Ø0.5 - 32mm）を1 - 3μmの精度で製造します。
なぜCNCミリングサービスが重要なのか | 精密製造ソリューション
CNCフライス加工サービスは、航空宇宙用ファスナーから医療機器の試作品に至るまで、高精度な金属・プラスチック部品の製造方法に革命をもたらします。多軸加工を自動化することで、±0.005mmの精度を実現し、手作業による方法と比較して生産コストを40～60%削減します。
プロフェッショナルCNCフライス加工の5つの主なメリット
1️⃣ 複雑な幾何学の習得
5 軸 CNC ミルは、3 軸マシンでは不可能なアンダーカット、有機的な輪郭、マイクロ流体チャネルを彫刻します。射出成形金型のコアやタービンブレードに最適です。
2️⃣ 素材の多様性
航空宇宙グレードのアルミニウム 7075、外科用グレードのステンレス鋼 316L、銅 C110、PEEK などの高温プラスチックを Ra 0.4µm の鏡面仕上げで加工します。
3️⃣ ラピッドプロトタイピングから量産まで
AI に最適化されたツールパスを使用して、72 時間以内に 3D CAD ファイルから機能部品に変換し、10 ユニットから 10,000 ユニット以上にシームレスに拡張します。
カスタムCNCフライス加工部品に関する考慮事項
材料選択ガイド
耐食性
· 316Lステンレス鋼：船舶部品や医療用インプラントに最適（0.5μm Raまでの不動態化処理）
· チタンGr2：480MPaの引張強度を備えた生体適合性のある外科用器具
· 避けるべきこと: 湿気や化学薬品を含む環境での普通炭素鋼
軽量ソリューション
高温合金
· インコネル718：タービンブレード用として700℃に耐える
· タンタル：3017℃で溶解するため、半導体るつぼに最適
· 工具鋼 H13: 射出成形用コア用硬度 52 HRC
エンジニアリングとコスト最適化
2️⃣ 表面仕上げオプション
· 機械加工後: 非重要部品のRa 3.2μm (0.5−0.5−2/面)
· ビーズブラスト：光学ハウジングの均一なマット仕上げ
· ハードアルマイト処理: 50μmのコーティングにより、ねじ込みインサートの焼き付きを防止
3️⃣ 製造性を考慮した設計 (DFM)
· 壁の厚さは、アルミニウムの場合は1mm以上、鋼の場合は2mm以上に保つ
· 半径内角（工具径の0.5倍以上）
· 穴のサイズを標準化して工具交換を削減
業界固有のソリューション
· 自動車：T5熱処理を施したA356-T6シリンダーヘッドプロトタイプ
· 航空宇宙：7075-T651（硬度170 HB）の翼リブ固定具
· 民生用電子機器: CNC彫刻ロゴ付きアルミニウム6061筐体
一般 CNCフライス加工材料
1. アルミニウム合金：精密プロトタイプの頼みの綱
なぜアルミニウムを選ぶのか？
· 6061-T6: 航空宇宙用ブラケットやロボットアームに最適（最大引張強度: 310 MPa）
· 7075: ドローンフレームのような高応力部品に最適（硬度：150 HB）
· 自然な耐腐食性: 酸化物層の形成により、過酷な環境でも錆を防ぎます。
· 高速加工: 12,000 RPMのスピンドル速度で±0.02mmの公差を達成
2. ステンレス鋼：過酷な環境向けに設計
主なアプリケーション:
· 316L: 医療機器（電解研磨：Ra 0.4µm）
· 17-4PH: 航空宇宙用ファスナー（45 HRCまで熱処理済み）
異なる種類のフライス盤 | 適切なCNC技術の選択
プロトタイピングから量産まで、さまざまなフライス盤がどのように各産業で高精度を実現しているかを発見しましょう。あなたのプロジェクトの複雑さ、予算、許容誤差要件に合った機器を知ることができます。
1. 立形フライス盤：費用対効果の高い高精度
主要な特徴:
· 主軸の向き: 穴あけやプランジカット用の90°垂直配置
· 典型的な用途:
o 金型キャビティ: 自動車金型製造において±0.01mmの精度
o PCBエングレービング: ミクロンレベルのトレース用の10,000RPMの主軸回転数
2. 多軸CNCフライス盤：複雑な形状を制御
技術仕様:
· 5軸の速度: 20,000RPMのHSK - 63主軸で15m/分の送り速度
· 精度: 0.003mmの繰り返し精度 (VDI 30規格)
3. 横型フライス盤: 重作業に適したパワー
縦型フライス盤に勝る利点:
· 馬力: 30 - 50 馬力対 15 - 25 馬力 ( 鋳鉄製エンジンブロックに最適)
· 切り屑排出: 重力を利用した設計で再切削を防止
· 表面仕上げ: ステンレス鋼製油圧バルブで Ra 0.4µm を達成
最適用途:
· 大量生産: 500 個以上の自動車用ギアのバッチ生産
· 深い溝加工: 大量のクーラントを使用する 300mm 長の T 溝カッター
4. 4軸および5軸フライス盤
これらの高度なCNCフライス盤は、船舶用インペラや航空機のプロペラなどの複雑な形状をより効率的に加工できます。4軸および5軸の機械は、試作に頻繁に使用されます。切削中に切削工具をより多くの角度に配置することができます。
日常の産業用ソリューション向けの精密CNC加工サービス
医療、自動車、電子機器など様々な分野のメーカーに信頼されています – 試作や量産用の安価で信頼性の高い部品を提供します。
あなたの業界に合わせたCNCソリューション
1. 医療・健康産業
· 共通部品:
無菌器具ハウジング（IVポンプ、シリンジハンドル）
MRI装置取り付けブラケット
使い捨て外科用具部品
2. 航空・宇宙産業
· 人気のアプリケーション:
機内内装パネル（天井ビン、シートフレーム）
ドローンプロペラハブ
地上支援設備ブラケット
3. 電子機器・消費財産業
· 高需要部品:
ルーター/スイッチ筐体（UL94 V - 0難燃性）
LED照明用ヒートシンクフィン
カスタムコネクタハウジング
4. 自動車と輸送
· 頻繁に注文される:
アフターマーケット用センサーマウント
カスタムダッシュボードトリムの試作型
電動自転車のチェーンリング
5. 新エネルギー
· 成長するニーズ:
太陽光パネルのフレーム接続具
電気自動車充電ポートアダプター
バッテリートレイの試作型
板金の低廃棄物ネスティング
6. 一般産業機器
· 主力部品:
コンベヤーローラーシャフト
ポンプハウジングの交換品
カスタムマシンガードパネル
私たちの実用的な利点
医療、自動車、電子機器など様々な分野のメーカーに信頼されています – 試作や量産用の手頃な価格で信頼性の高い部品を提供します。
あなたの業界に合わせたCNCソリューション
素材の多様性
· プラスチック（POM、PTFE、ナイロン）
· アルミニウム/鋼/真鍮
· 複合材料（G10、炭素繊維）
重要な能力
· 部品サイズ：5mmから800mm
· 表面仕上げ：切削加工から粉体塗装まで
· 数量：1から10,000個以上
品質保証
· ISO 9001認証を受けた検査
· 初回品検査報告書
· 三次元測定機による寸法検査

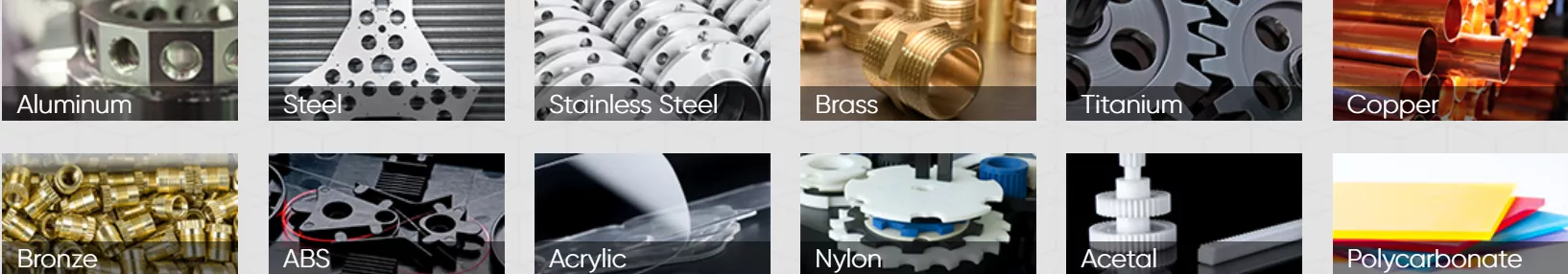

互換性のある材料
CNCフライス加工のよくある質問
質問1: JST の CNC フライス加工サービスの能力と精度はどの程度ですか?
JST は、高度な CNC フライス加工設備と経験豊富な技術チームを備え、さまざまな材質や複雑さの部品の加工をカバーする幅広い CNC フライス加工サービスを提供することができます。
当社の CNC フライス加工サービス能力は、通常 ±0.01 ミリメートル以上の精度で、高精度部品に対するお客様のニーズを満たすことができます。
質問2: JST の CNC フライス加工サービスでは、どのように品質を検査し、管理するのでしょうか?
当社では、CNC フライス加工サービスの品質を確実に管理するために、厳格な品質管理システムと高度な試験装置を採用しています。
品質検査手段には、CMM、高さゲージ、白色光干渉計などが含まれますが、これらに限定されません。
機械加工工程では、定期的な自己検査と相互検査を実施し、重要な寸法と表面品質をオンラインで監視しています。
当社の品質管理チームは、機械加工プロセス全体を監視および管理し、一貫性と信頼性の高い部品加工品質を確保します。
Q3: JSTのCNCフライス加工サービスのプロセスは何ですか？
顧客要求の確認：顧客と十分にコミュニケーションを取り、彼らのニーズ、要求、特殊要求を理解します。
部品設計と分析：顧客から提供された図面またはサンプルに基づいて、部品設計とプロセス分析を行い、最適な加工計画を決定します。
工具選択とプロセス計画：適切な工具と加工プロセスを選択し、加工プログラムとプロセスフローを作成します。
CNCフライス加工：高度なCNCフライス加工設備を使用して部品加工を行い、加工精度と表面品質を確保します。
品質検査と包装：加工された部品に品質検査を行い、顧客の要求を満たしていることを確認し、その後、包装して出荷します。
